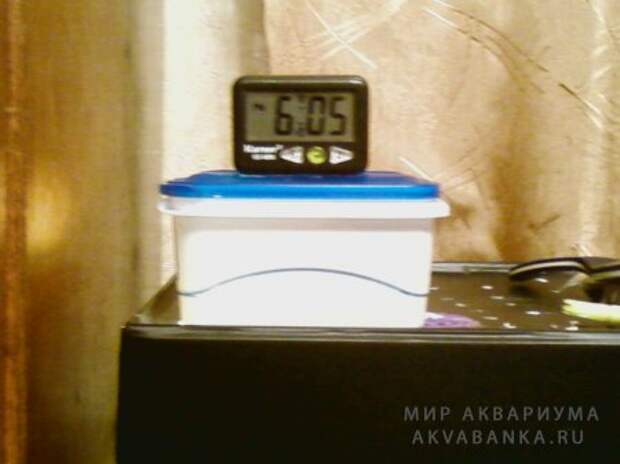

Ну вот и всё, собрал. С часов используется выход с сигнала будильника, моторчик крутится рывками 1 минуту, если поставить часы с 2-мя будильниками, то корм будет подаваться 2-ва раза в день.
На схеме транзистор из серии КТ, принцип такой, при подаче сигнала с будильника, на базу транзистора происходит его открывание, и ток протекает от коллектора к эмитеру, соответственно цепь замыкается.

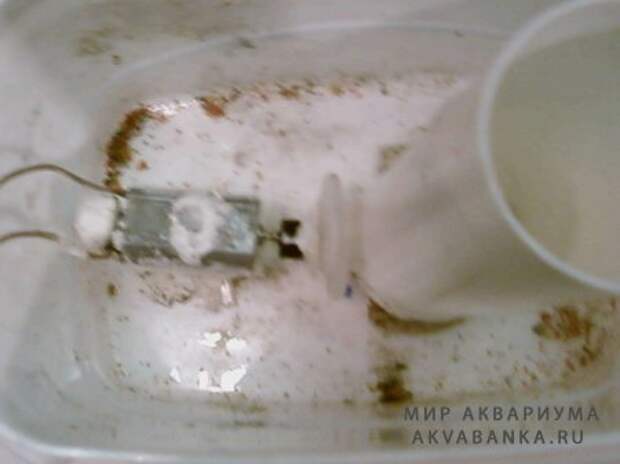

Движок крутит червяк, а тот в свою очередь выталкивает корм из бункера.

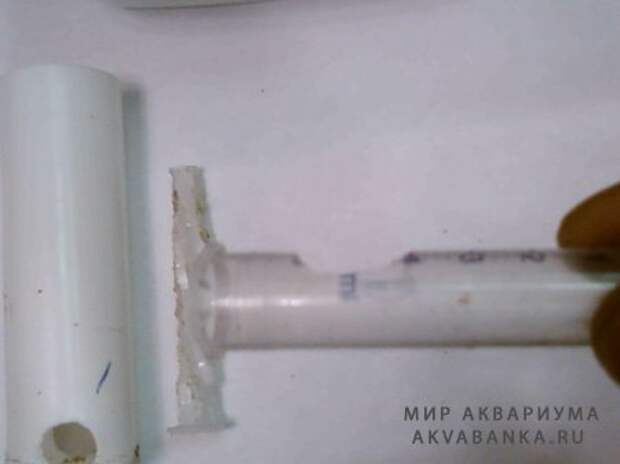

Дозатор сделан из шприца, на фото видно выемку, сам шприц проходит сквозь бункер насквозь ,путем поворачивания шприца, легко определяем нужную порцию.

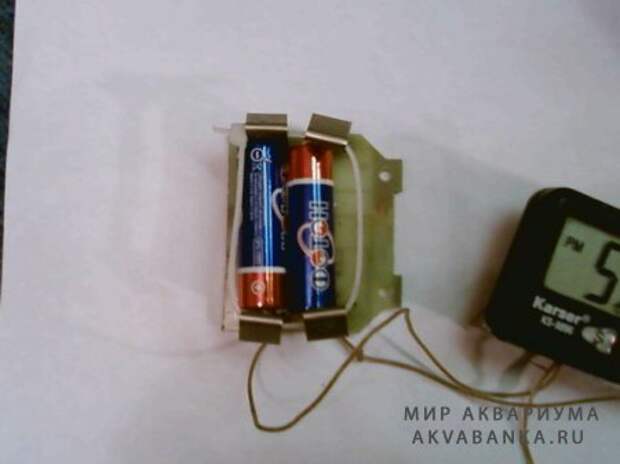

Этот девайс работает от 2-х пальчиковых батареек более 6-ти месяцев.

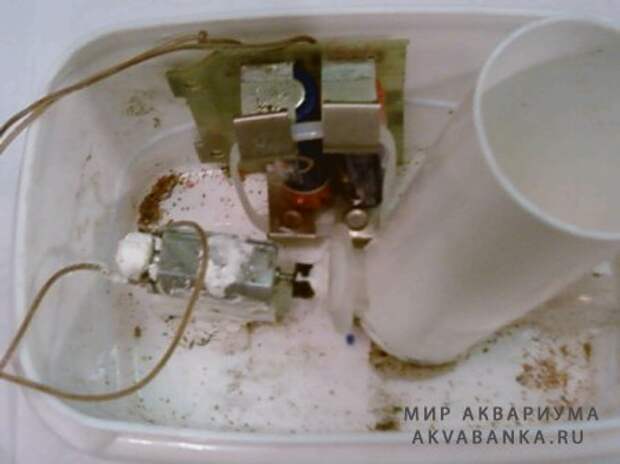

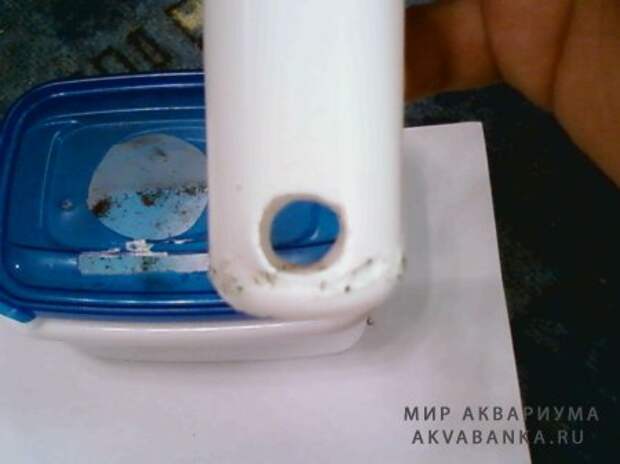

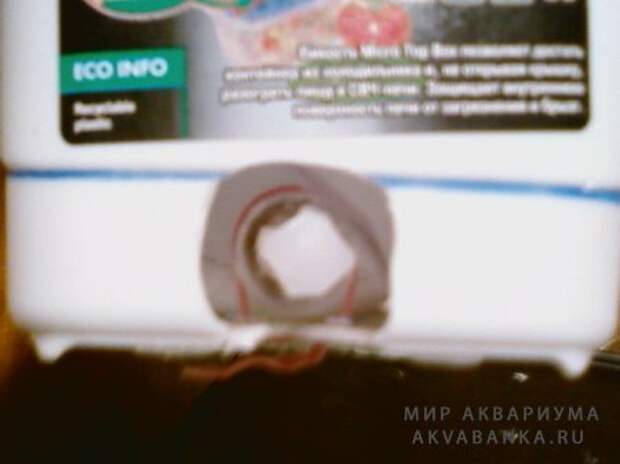

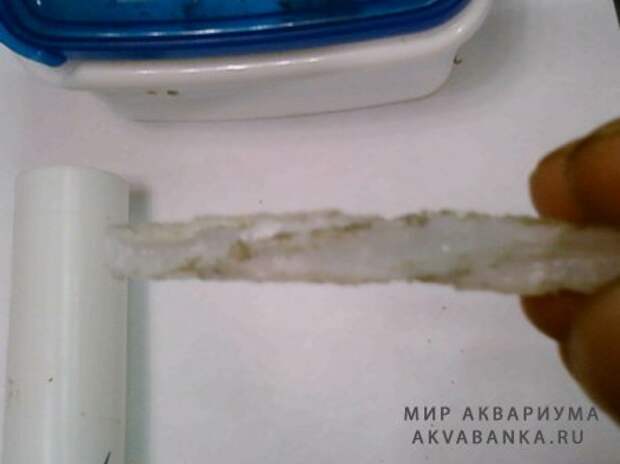

Движок от любого магнитофона пойдет, на 3-6 вольта. На фото 4, 5, 6, 7 изображены - дозатор, червяк, бункер с отверстием насквозь, и все на местах - в собранном виде.

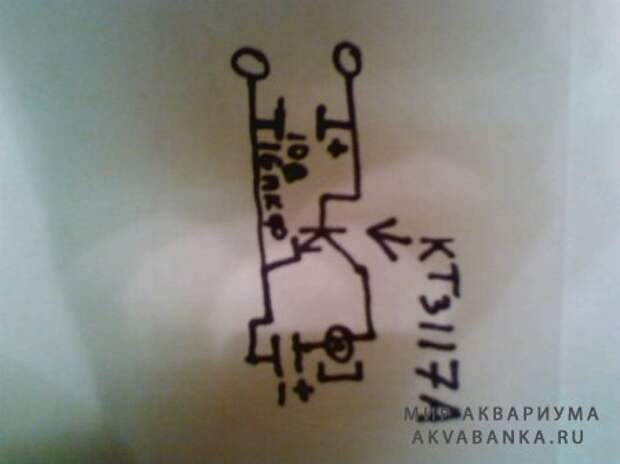

На фото есть схема, всего один транзистор и один конденсатор 10Мкф 16вольт.
Очень удобная вещь, ну а дозатор можно и другой придумать, главное принцип работы был бы ясен.

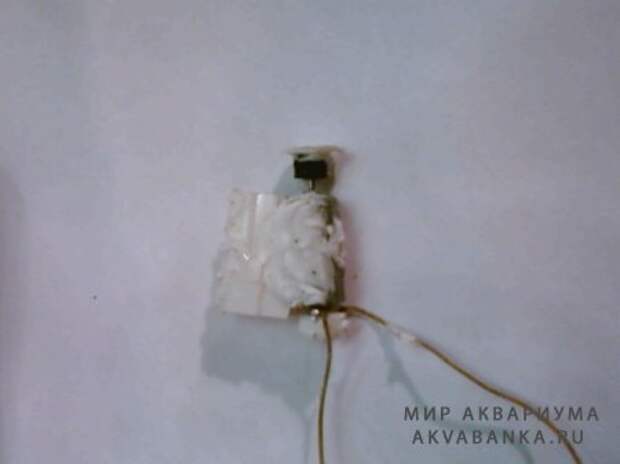

А плохо видно, потому что в силиконе все. Клея не было подходящего.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
